1. 옹벽 등 구조물의 재료특성
1. 옹벽 등 구조물의 종류에는 석축, 옹벽, 담장, 계단, 울타리 등이 포함되며, 이들은 일반 조경 시설물과 달리 지반이나 경사진 지형과 밀접한 관계를 형성해서 설치된다.
2. 구조물의 재료로는 석재가 많은 부분을 차지하고 있으며, 그 외에도 구조물의 종류에 따라 적벽돌, 콘크리트, 콘크리트 블록 또는 점토 블록, 목재, 금속재 등도 사용된다. 따라서 각 구조물의 재료특성은 각각의 기능, 설치 위치, 경관성, 내구성 등을 종합적으로 고려하여 선택하여야 한다.
2. 옹벽 등 구조물의 구조
1. 옹벽 및 석축
(1) 옹벽은 절, 성토 비탈면의 침식과 토사 유출을 방지하고 필요에 따라 비탈면에서 평탄한 시설부지를 확보하기 위해서 설치하는 구조물이다.
(2) 옹벽은 구조적 특성, 시공성, 내구성, 경관성 등을 고려하여 결정해야 한다. 조경 공간에 주로 사용되는 옹벽의 종류는 중력식, 캔틸레버식, 부축식 옹벽 등이 있으며, 사용 재료에 따라 콘크리트 옹벽, 석축 옹벽, 콘크리트 블록 옹벽, 침목 등 목재 옹벽, 돌망태 옹벽 등으로 구분된다.
(3) 석축은 옹벽의 일종으로 사용 석재의 중량과 배면의 토압이 균형을 이루어 안정성을 유지하는 구조물로서 비탈면 보호, 흙막이, 토사 붕괴 방지 등 일반적으로 높이가 낮고 기초 지반이 양호한 지역에 사용한다. 또 다양한 돌쌓기의 감각적 표현과 석재의 표면 가공을 통하여 미적 표현을 할 수 있으므로 경관 요소로서의 효과가 크다.
(4) 석축의 방법은 전통적인 구분 방식인 채움 방식에 따라 찰쌓기와 메쌓기로, 사용 재료에 따라 견치석 쌓기, 장대석 쌓기, 성돌 쌓기, 첩석 쌓기, 자연석 쌓기로 구분 할 수 있다.
(5) 석축의 건조한 표면을 보완하기 위하여 돌틈 식재, 덩굴성 식물 식재 등으로 생태적인 피복을 하기도 한다.
2. 계단 및 경사로(램프 ramp)
(1) 계단은 표고 차가 있는 두 지점을 보행자가 안전하고 효율적으로 이동하기 위한 구조물로서 적극적인 공간 활용이 가능하도록 한다.
(2) 계단의 재료로는 석재, 벽돌, 콘크리트, 목재, 철재 등이 사용되며 가공 방법과 재료의 마감에 따라 다양한 형태가 만들어질 수 있다.
(3) 계단은 구조적으로 단과 디딤면의 길이, 폭, 미끄럼 방지, 난간, 계단참 등 다양한 조건을 주변 환경에 조화롭게 맞추어 설치해야 한다.
(4) 계단의 기본 구성 요소인 답면과 축상은 일정한 관계를 형성하게 되어 축상의 높이를 R(riser), 답면의 너비를 T(tread)라 할 때, 다음과 같은 관계가 성립한다.
(5) 신체장애인이나 노약자를 위한 경사로를 조성할 경우는 8% 이하의 경사도를 유지 하는 것이 좋다. 특히, 사용자의 안전을 위하여 바닥 표면은 미끄럽지 않은 재료를 사용하도록 하고, 그 폭은 휠체어가 다닐 수 있도록 135cm 이상은 되어야 한다.
3. 담장 및 가벽
(1) 담장 및 가벽은 옹벽이나 울타리와 비슷한 역할을 하지만 시각적, 물리적으로 강한 차단 효과를 가진다.
(2) 담장 및 가벽은 배면의 토압과 수압을 견디는 옹벽과 달리 넓은 수직면을 형성하게 되므로 풍압에 저항할 수 있어야 하며 전도를 방지할 수 있는 장치를 안전하게 해주어야 한다.
(3) 담장 및 가벽의 재료로는 주로 점토 벽돌, 적벽돌, 콘크리트 블록 등이 사용되지만 견치돌, 야면석, 호박돌 등 자연석이 사용되기도 한다. (최기수 외, 2014, 한국조경학회, 2003)
3. 옹벽 등 구조물의 붕괴 조짐 및 배수체계
1. 옹벽 등 구조물은 지반의 침하, 이음새의 어긋남, 경사, 균열, 이동, 세굴 등의 요인에 의해 붕괴할 우려가 있으므로 점검 시 변화가 발견되면 그 즉시 원인을 규명하여 보완 대책을 수립하여야 한다.
2. 특히 옹벽은 배면으로 빗물이 침투하게 되면 토압과 수압이 증대되어 옹벽 붕괴의 주요한 원인이 되므로 배수 시설을 철저히 조성해야 한다.
3. 옹벽의 배수 방법은 옹벽 상단에 배수로를 설치하여 과도하게 유출되는 표면수의 침투를 차단하거나 옹벽의 하부에 측면 배수를 설치하여 옹벽에 배수공을 설치하는 것이다. 이러한 배수체계는 옹벽의 종류와 주변 여건을 고려하여 적절한 방법을 사용하여야 한다.
수행 내용 / 옹벽 등 구조물 종류별 특성 파악 및 관리하기
1. 옹벽 등 구조물 연간관리 계획 수립에 필요한 준공 도서를 이해한다.
1. 조경 준공 도면, 시방서 및 공사 내역서를 보고 설치된 옹벽 등 구조물의 종류, 수량 및 특성 등을 파악한다.
2. 옹벽 등 구조물들이 준공 도면에 표시된 대로 제작·설치되어 있는지 확인하고 훼손 또는 유실 여부 등을 조사한다.
2. 구조물 관리 매뉴얼에 따라 구조물의 재료 특성을 파악한다.
조경 공간에 설치되어 있는 구조물로는 비탈면의 안정화를 위한 옹벽, 경사진 지형의 통행을 위한 계단과 경사로(ramp), 두 공간의 차폐 등을 목적으로 설치되는 담장 및 경관 향상 목적의 장식 가벽 등이 있다. 이 구조물들은 대부분 수직적인 형태를 형성하고 있어 시각적인 면도 중요하지만 안정성 유지가 필수적인 시설들이다. 따라서 이들의 유지 관리도 각 구조물의 규모와 재료 사용 등에 따라 차이가 있지만 전체적으로 안전 측면을 최대한 고려해야 하며 부수적으로 배수 문제 및 재료 보수 등을 감안해야 한다.
3. 구조물 관리 매뉴얼에 따라 옹벽 등 구조물의 안전성을 검토하고 붕괴 조짐을 점검한다. 각 구조물의 주요 점검 항목은 다음과 같다.
1. 옹벽 및 석축을 점검한다.
옹벽의 변화상태는 점검할 때 눈으로 보아 확인할 수 잇다. 이러한 변화는 단순히 구조상의 문제뿐만 아니고 안전에 큰 지장을 주는 결과가 되기 때문에 발견되는 즉시 그 원인을 규명하여 대책을 세워야 한다. 옹벽의 변화상태의 원인에는 다음과 같은 것이 있다. (한국조경학회, 신 조경관리학, 2016)
(1) 지반의 침하
(2) 지반의 이동
(3) 설계·시공의 부적당
(4) 기초의 강도저하
(5) 지반 지지력의 저하
(6) 하중의 중대
2. 계단 및 경사로를 점검한다.
계단과 경사로(ramp)는 지형변화가 있는 장소에는 대부분 설치되어 있어 보행 이용자의 불편을 초래하지 않도록 지속적으로 점검하고 관리해야만 한다. 계단은 외부 포장재료가 다양하며 목재, 석재, 콘크리트재료 등으로 이루어져 있어 재료별로 내구성이 차이가 날 수 있다. 주로 목재로 이루어진 계단에서 목재의 파손, 썩음 등의 문제가 나타나며 정기적인 점검과 보수작업이 필요하게 된다. 경사로(램프)는 계단보다는 상대적으로 재료가 단순하고 파손이 덜 생기는 편이지만 주로 노약자나 장애인들이 많이 이용하기 때문에 파손 즉시 보수하는 것이 필수적이다.
3. 담장 및 가벽을 점검한다.
관리시설로서의 담장과 경관시설로서의 가벽은 용도상 약간의 차이가 있지만 그 구조와 형태 및 재료는 비슷할 수가 있다. 따라서 구조체와 오벽의 재료 등을 점검하고 파손된 부분은 교체 또는 보수작업을 해야만 이용자의 시각적인 만족감을 주고 그 기능이 제고될 수가 있다.
4. 옹벽 등 구조물 연간관리 계획에 따라 자재･인력･장비의 소요예산을 산정한다.
1. 자재 투입 계획에 따른 소요예산을 산정한다.
월별 또는 분기별 연간 소요 자재의 소요 물량을 예측하고 조달 방법, 시기, 구득 가능성 등을 고려하여 소요예산을 산정해 본다.
2. 인력 및 장비 투입 계획에 따른 소요예산을 산정한다.
월별 또는 분기별 연간 소요 인력 배분 계획 및 장비의 소요 물량을 예측하여 소요예산을 산정해 본다.
5. 옹벽 등 구조물 관리 매뉴얼에 따라 원활한 배수 여부를 점검하고 구조물 종류별 유지 관리 계획을 실시한다.

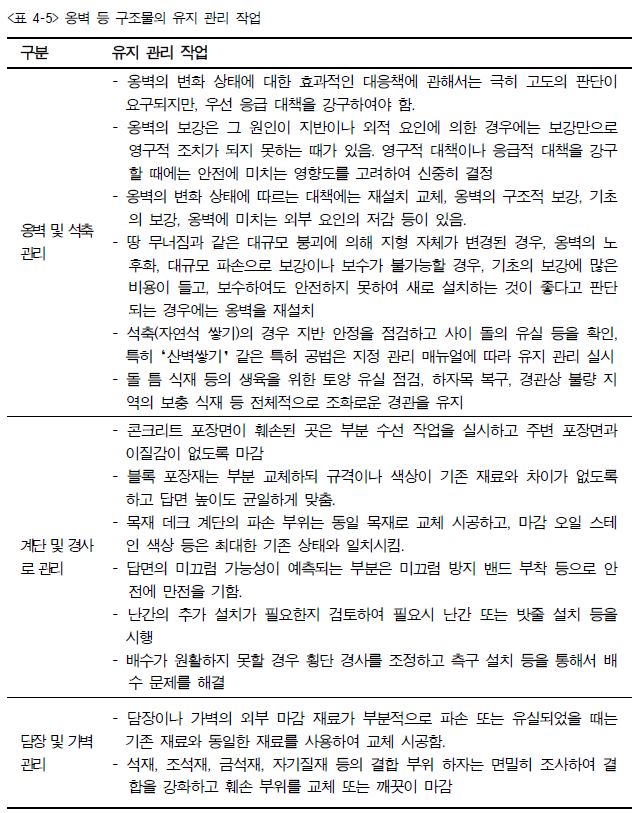

옹벽, 계단, 담장 등의 구조물은 형태, 구조 및 사용 재료들이 다양하고 그 기능 또한 차별화되어 있기 때문에 각 구조물의 특성에 맞는 관리방법이 필요하다. 다만 이러한 구조물들은 대부분 구조체나 기초 부분에 주로 콘크리트를 사용하는 특징이 있고 외부 마감 재료도 내구성이 큰 것을 사용하는 동질성이 있으니 이러한 점을 감안하여 유지관리의 효율적인 방법을 찾아서 작업을 하는 것이 경제적이고 시간을 절약할 수가 있다. 구조물별 관리 상황을 점검 후, 다음과 같이 관리 작업을 시행한다.
6. 옹벽 등 구조물 재료의 특성에 따른 보수 매뉴얼을 작성한다.
각 구조물의 종류별 재료의 특성을 파악하고 기능적 측면, 구조적 측면, 이용적 측면 및 시공 용이성 등을 감안하여 보수 매뉴얼을 작성해 본다.
