1. 수경시설물의 종류
1. 수경시설은 조경 공간에서 살아 있는 식물과 더불어 동적인 경관을 제공하고 소리와 청량감을 줄 수 있는 물을 이용해서 연출하는 제반 시설이다.

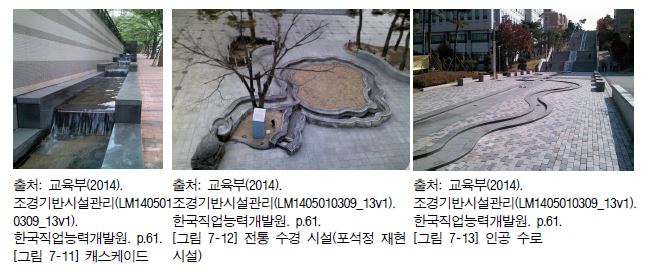

2. 수경시설에는 물을 가두어 이용하는 인공 연못과 물의 수직적 낙차를 이용한 인공 폭포와 벽천, 물이 계단식으로 흐르게 한 캐스케이드, 기계 설비 장치를 이용하여 물의 수직적 분사를 연출하는 분수, 발 물놀이터라 할 수 있는 도섭지, 자연형 계류 등이 포함 된다.
2. 수경시설의 구성 요소 및 기능
수경시설의 종류가 다양하고 형태와 성격이 다르므로 해당하는 시설의 구성 요소가 다를수밖에 없다. 기본적으로 주로 설치되는 부품은 다음과 같다. (최기수 외, 2014)
1. 수조 및 에지(edge, 단)
(1) 수조
수조는 분수의 노즐로부터 분사되는 물과 월류보에 넘치는 물을 담을 만한 크기를 가져야 하며, 바람의 영향을 고려해야 할 때도 있다. 수조는 물의 순환과 설비의 작동에 적합한 길이를 가져야 하며 설비 배관 및 수중등 설치 등을 고려해서 보통 35~60cm를 적정 길이로 보고 있다.
(2) 에지(edge, 단)
연못이나 분수대에서 에지는 물의 경계를 결정하고 수경시설의 형태를 만들며 이용자들의 접근성 및 이용성을 결정하는 중요한 요소이다. 일반적으로 많이 사용되는 에지의 형태는 다음과 같다.
2. 수경 연출 시설
(1) 급·배수 시설: 물의 공급과 배수를 위한 시설
(2) 여과 장치: 물속의 이물질을 여과하여 노즐과 펌프의 피해를 방지해 주는 장치
(3) 밸브: 공급되는 물의 양을 조절해 주는 장치
(4) 펌프: 물의 이동 및 수경 연출을 위해 수압을 가하는 장치
(5) 에어레이터: 공기 중의 산소를 물속으로 끌어들여서 물 상부에 규조류 발생을 막아주는 장치
(6) 노즐: 관로에 유속 및 유탑을 증가시켜 작은 구멍으로 물을 분사 또는 분무의 효과를 연출시키는 장치
(7) 수중등: 수경시설에 조명 연출을 하는 장치
(8) 컨트롤 패널: 수경시설의 물 공급 정도를 원격에서 자동으로 제어해 주는 장치
3. 수경시설의 전기설비
1. 물을 주요 소재로 사용하는 수경시설은 수경 연출에 필요한 전기설비 시설의 사용이 필수적인 반면, 항상 누전이나 감전사고 같은 위험성이 존재하고 있다. 따라서 사고의 발생을 예방하고 시설의 안전성을 높이기 위한 안전 기준을 따라야만 한다.
2. 특히, 분수용 전기 기구들의 설치와 관련된 사항을 규정하고 있는 한국산업표준KSC0804의 전기설비 기술 기준과 풀용 수중 조명등 등의 시설을 규정하고 있는 「전기설비법」의 규정을 반드시 준수하여야 한다.
3. 다음 사항은 안전한 수중 조명을 위한 시설의 설치 기준이다.
(1) 전기 회로 보호 및 감전사고 예방
(2) 수중등 보호
(3) 수중등의 재설치와 유지 관리 고려
(4) 규격에 맞는 연결함과 온도 조절 센서
(5) 규격에 맞는 연결함 지지대 사용
(6) 수분 침투의 방지
(7) 정부 공인용 전선을 사용
(8) 접지
4. 수경시설 관리의 특성 (한국조경학회, 신 조경관리학, 2016)
수경시설은 물을 주요 소재로 사용하는 공간과 시설이며, 수경시설의 종류에 따라 다양한 구조물(콘크리트, 합성수지 등)과 기계설비, 전기설비 그리고 수목과 화훼가 복합적으로 구성되는 특징을 가진다. 주로 여름철의 이용자들에게 많이 이용되는 시설이나 겨울철에는 동파방지를 위해 이용이 중지되며 이에 따라서 단기간의 시설 작동 기간이 매우 긴 반면
에 계절적인 이용의 제한이 있는 특징을 가지므로 유지관리와 이용관리에 어려움이 많다.
1. 정기적인 점검 및 정비 고려 설비
수경시설은 안전성·경관성·기능성을 목적으로 운전 전 점검, 월점검 또는 장기운전 후의 운전 시 점검, 3년 차 점검 및 정비 등의 보수관리를 기준으로 한다.
수경시설별 관리책임자를 선정하고, 정비일지에 점검 및 정비의 실시내용을 기록하고 정리한다. 정기적인 점검 및 정비를 고려해야 하는 설비는 다음과 같다.
∙ 수중조명기구: 케이블 상태, 누전 상태, 램프단선 상태, 기구의 누수 상태
∙ 수중펌프: 전류계 지침에 의한 부하 상태, 정연저항, 모터의 봉수, 케이블 상태
∙ 육상펌프: 펌프의 부하 상태, 축수부, 카플링, 볼트, 너트, 누수, 모터의 절연저항
∙ 정수설비: 여과재, 배관과 밸브, 물의 상태
∙ 소독시설: 소독소재의 상태, 배관과 밸브, 소독농도 및 강도
2. 분수의 점검 항목
일반적으로 수경시설 중 분수의 점검 항목과 점검 횟수는 다음과 같다.
수행 내용 / 수경시설물 재료별 특성 파악 및 관리하기
1. 수경시설물 연간관리계획 수립에 필요한 준공 도서를 이해한다.
1. 조경 준공도면, 시방서 및 공사 내역서를 보고 설치된 수경 시설물의 종류, 수량 및 특성 등을 파악한다.
2. 수경 시설물들이 준공도면에 표시된 대로 제작·설치되어 있는지 확인하고 훼손 또는 유실 여부 등을 조사한다.
2. 수경시설물 관리 매뉴얼에 따라 기계 장치에 대한 특성을 파악한다.
수경시설은 인공 폭포, 벽천, 분수대, 연못, 캐스케이드, 계류 등 형태 및 기능이 다양하고 마감 재료들도 여러 가지가 사용되지만 대체적으로 자연석이나 일반 석재와 인공 석재 등이 많이 사용되어 외부 마감재의 관리는 단순한 편이다.
그러나 물을 작동시키기 위하여 설치되는 복잡한 기계 설비 계통과 수경관 연출을 위하여 설치되는 조명 시설 등의 전기 배선까지 포함하여 종합적으로 관리를 해야 하므로 여러 전문 인력들이 관리 작업에 참여해야 한다.
또 우리나라의 계절적 변화로 인해 겨울철 전후로 하여 대부분의 수경시설 가동이 중단되기 때문에 재가동을 위한 총체적인 사전 점검 및 보수 작업이 항상 필수적으로이루어져야 한다.
3. 수경시설물 연간관리 계획에 따라 자재･인력･장비의 소요 예산을 산정한다.
1. 자재 투입 계획
월별 또는 분기별 연간 소요 자재의 소요 물량을 예측하고 조달 방법, 시기, 구득 가능성 등을 고려하여 소요 예산을 산정해 본다.
2. 인력 및 장비 투입 계획
월별 또는 분기별 연간 소요 인력 배분 계획 및 장비의 소요 물량을 예측하여 소요예산을 산정해 본다.
4. 수경시설물 관리 매뉴얼에 따라 수경 시설물의 소재별, 부위별 상황을 점검한다.
수경시설물의 점검 항목은 <표 7-2>와 같다.
5. 수경시설물의 종류별 유지관리를 한다.
1. 수경시설물의 주변 환경을 점검하고 지저분하거나 불필요한 물질은 제거한다.
2. 수중 모터 펌프가 정상적으로 작동되도록 전류계 부하 상태, 절연 저항, 모터의 봉수, 방청 상태, 케이블 손상 여부 등에 대하여 점검 정비를 해야 하며, 이상이 발견되면 즉시 원인을 분석하고 조치해야 한다.
3. 횡축 펌프가 정상적으로 운전되도록 펌프의 부하 상태, 축수부의 소리 및 진동, 커플링의 상태, 볼트와 너트의 조임 상태, 누수 여부, 오일 상태, 모터의 절연 저항 등의 사항을 정기 점검해야 한다.
4. 수중 조명 기구는 효과적인 조명 연출과 안전을 위해 기계적 성능, 전기적 성능, 광학적 성능으로 나누어 점검하고 특히, 절연 측정을 하여 각 회로마다 이상 여부를 확인하고 이상이 발생하면 즉시 원인을 분석하고 조치해야 한다.
5. 노즐은 연출 특성, 노즐 각도, 분수 높이, 분출 거리, 밸브 개폐, 녹 발생 여부, 깨어짐, 막힘 등을 점검･정비해야 한다.
6. 여과설비는 설비의 동작 상태, 여과재의 상태, 배관 및 밸브의 방청 및 누수 상태, 연못 내 물의 상태를 점검해야 한다. 또한 여과설비 유지관리는 여과설비만이 아니라 수경시설에 공급되는 새로운 물의 양, 계절적인 변화 등을 고려하여 기준치를 설정하고 적절하게 조화시켜야 한다.
7. 소독살조 설비는 동작 상태, 소재의 상태, 배관 및 밸브의 방청 및 누수 상태, 소독살조 농도 또는 강도에 대하여 점검하고 효과적인 이용을 위해 계절이나 사용 목적에 맞게 설비의 사용 시간, 살균 농도를 조정해야 한다.
8. 수경시설 제어판은 패널 몸체, 패널 내부, 타이머, 누전 차단기, 경보 회로, 절연 시설에 대한 동작 여부, 도장 상태, 절연 상태 등 각각 부속의 특성에 부합되는 점검 정비를 해야 한다. 또한, 퓨즈 및 표시 램프 등 예비품의 비치 여부를 확인 조치한다.
9. 수경시설에 이용되는 음향 기기, 레이저나 영상 장치 등의 특수 조명 장치, 연소장치, 공기 압축 장치 등의 특수 기기 및 동절기에 가동하는 시설이나 해수를 이용하는 수경시설 등 특히 주의해야 하는 시설은 별도의 유지관리를 해야 한다.
10. 수경시설의 기능과 미관 유지를 위해서 정기적인 청소를 해야 한다.
11. 수경시설물의 구조 및 이용상 안전에 문제가 없는지 검토하여 필요하면 적절한 조처를 한다.
12. 수경시설물의 전반적인 누수 상태를 점검하고 물의 유실을 최대한 막기 위하여 필요하면 추가 방수 조치를 한다.
6. 수경시설물 관리 매뉴얼에 따라 수경시설물의 점검 일정을 체계적으로 구축한다.
수경 시설물의 특성상 가동기와 비가동기가 뚜렷이 구분되므로 시기별로 나누어서 점검 계획을 수립하고 재료별, 부품별로 점검 및 관리 체계를 세분화한다.
